Beskrivelse

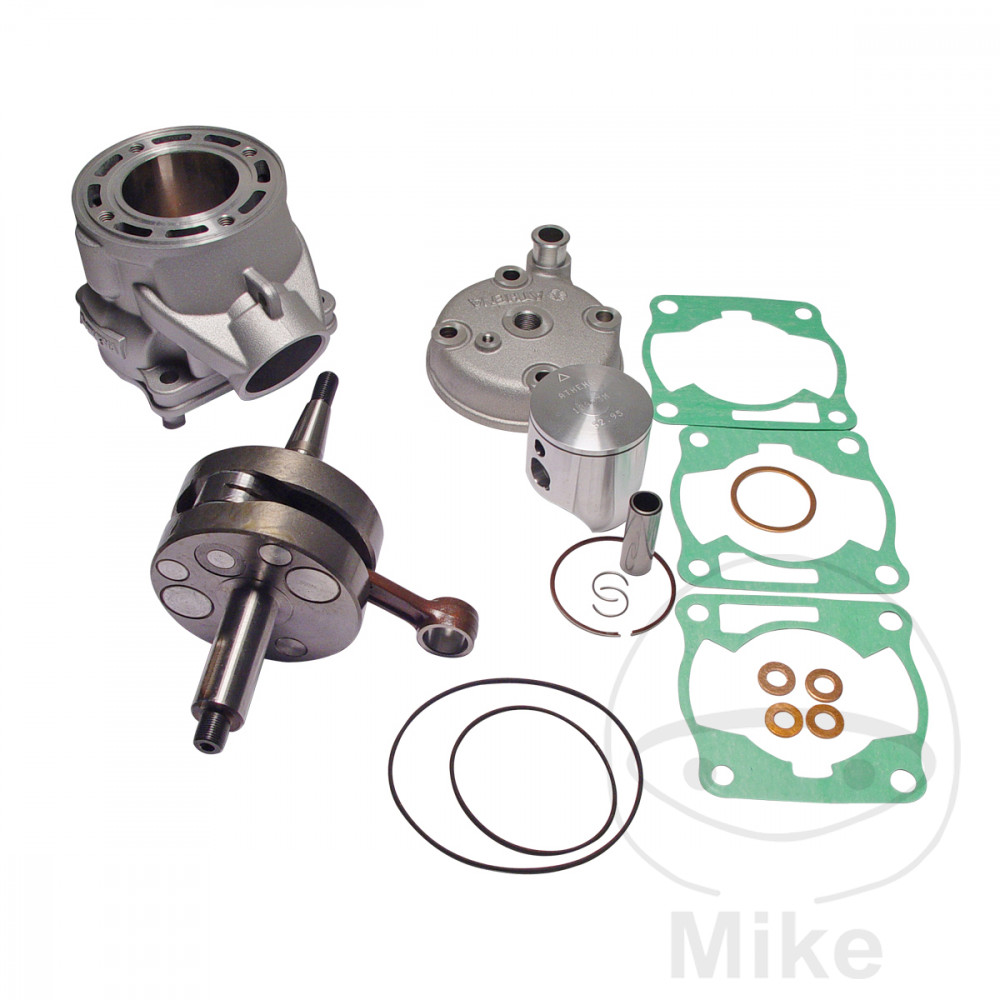

Athena cylindersæt
I over 10 år har Athena investeret i de bedste og mest moderne teknologier til produktion af cylindre og deres komponenter, som ikke kun bruges af OE-producenter, men også af de bedste racerteams i verden.
Sidst, men ikke mindst, forbedres produktionen af aluminiumscylindre konstant gennem samarbejde med de bedste italienske universiteter og konstante anmodninger om videreudvikling fra de bedste motortunere.
Takket være en fleksibel produktionsafdeling kan Athena reagere effektivt på forskellige situationer (produktionspartier fra OE-producenter, små mængder, konstruktion af en prototype til racerhold).
Athenas cylindre er fremstillet af aluminiumslegeringer af høj kvalitet. De er fremstillet ved hjælp af de nyeste teknologier og belagt med en nikkel-silicium-legering. Efter at have bestået den strenge kvalitetskontrol opfylder alle cylindre de højeste standarder med hensyn til pålidelighed, holdbarhed og ydeevne.
Funktioner:
– Speciel 3D-software er i stand til at generere virtuelle simuleringer og mekaniske belastninger
– Aluminiumscylindre støbes i stålforme og fremstilles ved hjælp af CNC-maskiner (tolerancer på en tusindedel af en millimeter kan derfor garanteres i alle faser af produktionen).
– Reviderede vandkanaler for at øge kapaciteten
– Cylinderforinger er lavet af en særlig blanding af silikonecarbid og nikkel for at sikre stemplets bedste køreegenskaber samt cylinderens bedste holdbarhed
– Testet ved en indvendig temperatur på ca. 20 grader for at opnå den bedst mulige kontrol af boringer og cylindre
– Cylinderoverfladerne er helt flade for at eliminere eventuelle unøjagtigheder i tilpasningen
Tekniske specifikationer:
Cylindermateriale: Aluminium
Køletype: vandkølet
Boring: 53 mm
Slaglængde: 51 mm
Slagvolumen: 112 ccm
Kompressionsforhold: 13,8:1
Stempelboltens diameter: 14 mm
Antal overførselsporte: 5
Stempelkronens form: flad
Antal stempelringe: 1
Tykkelse af den øverste stempelring: 1 mm
Type stempelring: forkromet
Membranmateriale: Ikke inkluderet i leveringsomfanget
Udstødning: oval + 2 boostere
Cylinderhoved: Ikke inkluderet i leveringsomfanget
Maksimal effekt ved krumtapakslen: 23,1 hk / 10.840 o/min
Udskiftningsdelen passer til nedenstående modeller:Drej skærmen for at se alle oplysninger nedenfor
| Model | Årgangskode | Type | Fra – Til | Årgang | Cylinder | Ydelse | |
|---|---|---|---|---|---|---|---|
| Yamaha YZ 85 SW 17/14 Zoll | 5PA1 | CB04C | CB04C-000101 | – | 2002 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 SW 17/14 Zoll | 5PA4 | CB04C | CB04C-007258 | – | 2003 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 SW 17/14 Zoll | 5PA7 | CB07C | CB07C-000101 | – | 2004 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 SW 17/14 Zoll | 5PAA | CB09C | CB09C-000101 | – | 2005 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 SW 17/14 Zoll | 5PAD | CB09C | CB09C-004809 | – | 2006 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 SW 17/14 Zoll | 5PAG | CB09C | CB09C-008742 | – | 2007 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 SW 17/14 Zoll | 5PAK | CB09C | CB09C-011690 | – | 2008 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 SW 17/14 Zoll | 5PAN | CB09C | CB09C-014326 | – | 2009 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 SW 17/14 Zoll | 5PAS | CB09C | CB09C-016064 | – | 2010 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 SW 17/14 Zoll | 5PAV | CB09C | CB09C-016766 | – | 2011 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 SW 17/14 Zoll | 1SN1 | CB09C | CB09C-017856 | – | 2012 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 SW 17/14 Zoll | 1SN1 | CB09C | CB09C-017856 | – | 2013 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 SW 17/14 Zoll | 1SN7 | CB09C | CB09C-019668 | – | 2014 | 1 | |
| Yamaha YZ 85 SW 17/14 Zoll | 1SNA/NC | CB09C | CB09C-020363 | – | 2015 | 1 | |
| Yamaha YZ 85 SW 17/14 Zoll | 1SND/NF | CB09C | CB09C-021330 | – | 2016 | 1 | |
| Yamaha YZ 85 SW 17/14 Zoll | 1SNG/NJ | CB09C | CB09C-021898 | – | 2017 | 1 | |
| Yamaha YZ 85 LW 19/16 Zoll | 5SH1 | CB05C | CB05C-000101 | – | 2002 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 LW 19/16 Zoll | 5SH4 | CB05C | CB05C-002009 | – | 2003 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 LW 19/16 Zoll | 5SH7 | CB08C | CB08C-000101 | – | 2004 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 LW 19/16 Zoll | 5SHA | CB10C | CB10C-000101 | – | 2005 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 LW 19/16 Zoll | 5SHD | CB10C | CB10C-002142 | – | 2006 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 LW 19/16 Zoll | 5SHG | CB10C | CB10C-003753 | – | 2007 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 LW 19/16 Zoll | 5SHK | CB10C | CB10C-005494 | – | 2008 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 LW 19/16 Zoll | 5SHN | CB10C | CB10C-007213 | – | 2009 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 LW 19/16 Zoll | 5SHS | CB10C | CB10C-008499 | – | 2010 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 LW 19/16 Zoll | 5SHV | CB10C | CB10C-009041 | – | 2011 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 LW 19/16 Zoll | 1SP1 | CB10C | CB10C-009881 | – | 2012 | 1 | 29 Hk, 21 kw |
| Yamaha YZ 85 LW 19/16 Zoll | 1SP4 | CB10C | CB10C-010467 | – | 2013 | 1 | |
| Yamaha YZ 85 LW 19/16 Zoll | 1SP7 | CB10C | CB10C-011064 | – | 2014 | 1 | |
| Yamaha YZ 85 LW 19/16 Zoll | 1SPA | CB10C | CB10C-011630 | – | 2015 | 1 | |
| Yamaha YZ 85 LW 19/16 Zoll | 1SPD | CB10C | CB10C-012212 | – | 2016 | 1 | |
| Yamaha YZ 85 LW 19/16 Zoll | 1SPG | CB10C | CB10C-012879 | – | 2017 | 1 | |
| Yamaha YZ 85 LW 19/16 Zoll | 1SPK | CB10C | CB10C-013531 | – | 2018 | 1 | |
